ENSTONET® 安装耦合器系统 · 移动选型手册

六大差异化卖点

为什么越来越多的总包与设计院把「预制式安装耦合器」写进图纸

安装快，最多省 70% 工时

现场免剥线、免接线端子排。电气网络可在地面预组装，高处只需「咔哒」一插——电气作业还可与土建并行推进。

EN 61535 机械编码防误插

不同用途（电源/开关/总线）的接头结构上互不兼容，不是仅靠颜色区分——从物理上杜绝接错回路，这是国标产品的普遍短板。

出厂即测试，质量前置

全部耦合器在工厂完成制造与测试后才进工地，接线质量不再取决于现场工人手艺。

全系统无卤 + CPR 电缆

本体聚酰胺/聚碳酸酯无卤、无镉、可回收；配套电缆 CPR 等级 Cca s1a d2 a1，火灾时低烟无卤。

可拆可复用，改造零废料

办公室三年一换布局？组件可拆卸重复利用，精确长度电缆 + 现场无裁剪，不产生塑料金属废料。

独立封闭生态，锁定长期价值

按标准要求与家用插座及 IEC 60309/60320/60906 均不兼容——自成体系、防误用，也意味着客户一旦选型即形成长期配套关系。

机械码	颜色	用途	典型极标记	XL 系列对应
A	白 / 黑	电源线路（单相/三相）	1, N, PE / 1,2,PE,N,3	黑 A 电源
B	蓝	开关 / 控制线路	A, B, C…	深灰 B 控制
C	灰	总线（DALI）与特低电压	1, N, PE, a+, b−	浅灰 C BUS
P	红	UPS 电源（XL）	L, N, PE	红 P UPS
A+B / A+C	白+蓝白+灰	组合耦合器（电源+控制同体）	—	—

标准系列 · 关键型号速查（20 A / 250-400 V / IP20）

螺钉接 0.75–4 mm²，无螺钉(弹簧)接 0.5–2.5 mm²；工作温度 −30 ℃ ~ +70 ℃（安装最低 +5 ℃）。

① 安装耦合器（2/3/4/5 极）尺寸图 P42–P44

系列	颜色/码	代表型号（插头/插座）	适用
螺钉·无应力解除	白 A	`NAC21/22.W` `NAC31/32.W` `NAC41/42.W` `NAC51/52.W`	盒内/设备内接线
螺钉·带应力解除	白 A	`NAC21S~NAC52S.W`（另有低型 SL）	设备与延长电缆
无螺钉(弹簧)	白 A	`NAS21~NAS52.W`	灯具法兰安装（配 NK5P.B 面板适配器）
控制蓝系	蓝 B	`NBC21~52.S` / `NBS21~52.S`	开关/控制回路
总线灰系	灰 C	`NCC21~52.G` / `NCS21~52.G`	DALI 电源+总线同缆
UPS 黑系	黑 A	`NAC51.B` `NAS51.B` 等	UPS 专用回路防误插
窄型	白 A	`NAC31H.W` `NAC51H.W` 等	狭小空间

② 分线器 / 分线盒 / 插座出线盒尺寸图 P49–P51

类别	型号	说明
T 型分线器	`NAD3T.W` `NAD5T.W` `NCD5T.G` `NBD3T.S`	1 进 2 出，灯具接入主干
H 型分线器	`NAD3TH3.W` `NCD5TH.G`	1 进 3 出
直通分线器	`NAD3.W` `NAD5.W` `NCD5.G` `NCD2.G`	1 进 3 出（DALI）
多出线分线器	`NAD36.W` `NAD56.W` `NGD7.WG` `NGD6T.WS`	6/7 出线，大空间成组
Linect 分线器	`NAD3LA.W` `NCD5LI.G`	灯具 Linect 弹簧直连（EN 60598-1 / 61984）
分线盒	`NAJDM33/36`（单相） `NAJDM53/56`（三相）	3/6 个单相出线；盒高 31 mm，螺钉或扎带固定
DALI 分线盒	`NCJDM545.G` `NCJDP592.G` `NGJKM525.WG`	单相+DALI 总线，3/9 出线
插座出线盒	`NAP301/304` `NAP500/504`	2/4 位插座，三相支持相位轮换

③ 预制电缆组（无卤，CPR Cca s1a d2 a1）尺寸图 P50–P51

代码族	颜色	电缆	长度
`NAL…` 三相电源	白	H05Z1Z1-F 5G1.5 / 5G2.5	1–8 m（步长 1 m）
`NCL…` 单相+DALI	灰	5G1.5 / 5G2.5 / 2G1.5 / 2G2.5	1–8 m
`NGL…` 组合	白+灰	电源+DALI 复合	按需

命名示例：NCL550T25030G = 两端带 NCC51S.G+NCC52S.G 的 5×2.5 mm² 灰色电缆组，3 m。

2025 新一代

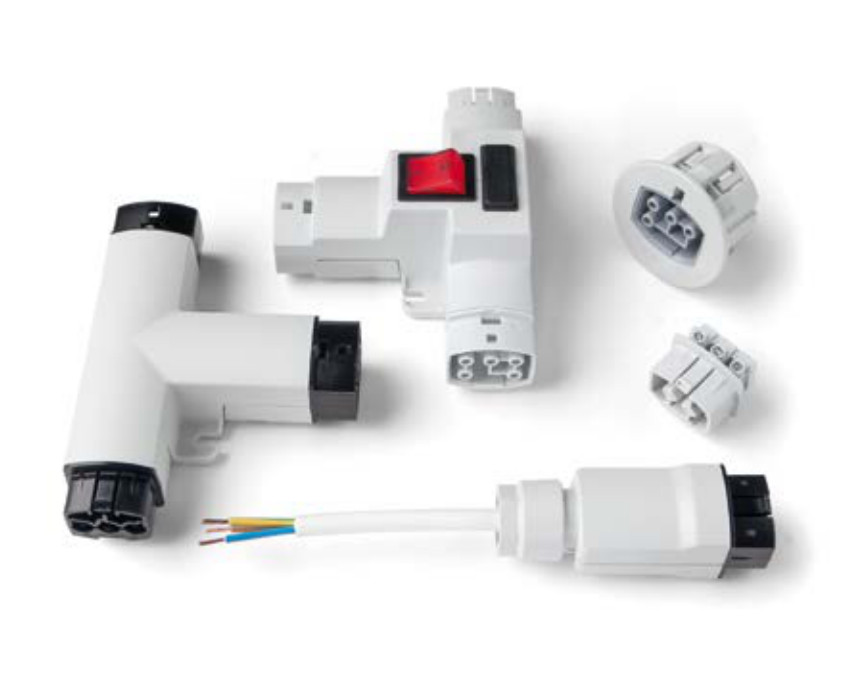

EnstoNet XL · 把模块化推进到 32 A

面向 HVAC、电梯、风机盘管、地板/吊顶配电等更高功率场景。2/3 极最高 32 A（6 mm²），4–6 极 25 A（4 mm²）；兼容柔性金属导管 M16/M20；全系列同一尺寸 36×36 mm，可穿过 Ø50 mm 圆孔。

32A2/3 极

25A4–6 极

IK08抗冲击

IP2XD易触及区域

💡 独门卖点：XL 螺钉端子藏在盖内，是同类产品中唯一可在现场单独更换端子的连接器——端子损坏无需报废整根电缆组。TORX 应力解除螺丝防随意开启。

类别	系统	型号（插头/插座或分线器）
2–3 极 32 A 1.5–6 mm²	A 电源·黑	`XLA21.B/22.B`（2P）`XLA31.B/32.B`（3P）
	B 控制·深灰	`XLB31.D/32.D`
	P UPS·红	`XLP31.R/32.R`
	—	标记：+,- / L,N,PE / A,B,C
4–6 极 25 A 1.5–4 mm²	A 电源·黑	`XLA41.B/42.B` `XLA51.B/52.B` `XLA61.B/62.B`
	B 控制·深灰	`XLB41.D/42.D` `XLB51.D/52.D` `XLB61.D/62.D`
	C BUS·浅灰	`XLC51.G/52.G` `XLC61.G/62.G`（L,N,PE,a+,b−）
分线器（1进2出）	全四系统	`XLAD2/3/4/5/6` `XLBD3/4/5/6` `XLCD5/6` `XLPD3/5` 三相分相出线：`XLAD53L1 / L2 / L3`
熔断+开关 T 型	A / B / C	`XLAD3F`（32/10A）`XLBD3F` `XLCD5F`（25/10A）——10A 熔丝+备熔丝位、带照明开关、可挂锁隔离
应力解除/配件	—	`XLS8-11.G` `XLS11-17.G`（电缆）`FMC16.G` `FMC20.G`（金属导管）`XLK.G`（面板适配器，Ø50 开孔）`XL-CAP` `BZL-XL.G`（BEZA 盒适配）

XL 遵循 IEC 61535 与 BS 8488；本体聚碳酸酯（耦合器 V0、外壳 V2），端子镀银黄铜。

认证与合规 · 写进标书的底气

所有认证信息均取自官方目录 LFE5/EN/06/2026 P24/P30/P36。

IEC/EN 61535

安装耦合器主标准。标准明确要求：不同用途组件结构互不兼容，且不得与家用插座及 IEC 60309/60320/60906 系统通用——防误插是「标准级」要求。

IEC/EN 60998

低压连接器件标准（标准系列适用）；Linect 产品另符合 EN 60598-1 与 EN 61984。

SGS FIMKO

全部产品组均通过 SGS FIMKO 认证；部分产品另有 UL（北美）与 DNV（船级）认证——船用项目的关键资质。

BS 8488（XL 系列）

EnstoNet XL 同时满足 IEC 61535 与英国 BS 8488，额定 250–400 V、IP2XD、IK08 抗冲击。

CPR 电缆分级 Cca s1a d2 a1

配套预制电缆均为无卤(HF) H05Z1Z1-F，满足欧盟建筑产品法规火灾反应等级。

材料与环保

本体无卤、无镉、可回收；标准系列 UL94 V2，XL 耦合器 V0；CTI 600 V；安全锁扣拉脱力 ≥80 N。

六大行业 · 一套系统的六种打法

场景方案参照官方 Designer's Guide 分类整理。

商业办公

吊顶上照明配电 + 地插/服务立柱
DALI 或无线控制随意切换
三年换布局不砸吊顶

医疗健康

改扩建不停诊，模块即插即用
黑色/红色 UPS 回路防误插
工厂预测试保障可靠性

教育培训

寒暑假集中改造一个学期搞定
教室照明+插座同方案复制
模块化设计跨校区复用

船舶海工

舱室模块工厂预装，上船即插
DNV 船级认证产品可选
营地/营房同工艺

工业制造

XL 系列：HVAC/电梯/产线动力
柔性金属导管 M16/M20 兼容
IK08 抗冲击严苛环境

零售商业

品牌轮换改造，电网不动
NAP500 三相轮换插座
会展中心快装快拆

典型案例：三相电源 + DALI 总线（目录 P9 接线图）

三相电源与 DALI 总线分缆进线至 NGJKM525.WG（D525WG）→ 分三组 L1+DALI / L2+DALI / L3+DALI → 灯具经 NCJDM545.G（D545G）或 NCL550T250XXG / NCL510T250XXG 电缆组连接。
⚠ 设计提示：核对每相最大灯具数（见灯具厂商数据表）与 DALI 总线可控镇流器总数上限。

ENSTONET® 安装耦合器系统预制式模块化配电 · 手机扫码 = 把整本选型手册装进口袋
